Cabling Lessons Part 02

UTP Cabling


RJ45  Cabling

          මේ විදියට තමයි අපේ රටේ වැඩිපුර Cabling කරන්නේ.. මේ Cable වල යාහැකි උපරිම දුර යා හැකි වේගය කලින් පාඩම්  වලදි මනාව පැහැදිලි වෙන්න ඇති. අමතක නම් මතක් වෙන්න එක්ක පොඩි සාරංශයක් පහත ඇත..




RJ45 Connectors


         මේවා ගැන නම් කියන්න දෙයක් නෑනෙ.. මේවා තමයි UTP Cable  වලට සෙට් කරන දේවල් Connectors.

Connector Boot (RJ45)


         UTP Cableය Boot 1ක තුලින් ගොස් සවිකරනුයේ කරනුයේ මේ Conector  එකටය.. පහත රූපය බලන්න



Keystone Jack



         UTP Cable 1ක සහිත Connector 1ක සවි කරනුයේ මේ කොටසටය. මේ කොටස තමයි Face Plate 1කට සවි වෙන්නේ..

Face Plate(Wall Plate)





         මේ ගැන විස්තරයක් කියනවානම් මේ Face Plate කොටස සම්භන්ද වන්නේ Keystone Jack 1කට තමයි ඉන්පසු Sunbox 1ක් යොදා ගෙන අවශ්‍ය ස්ථානයට සවිකර කරගත හැක.

RJ45 Crimping Gun

[Image: images?q=tbn:ANd9GcSUImWTg4LSVkTBpNU6iRi...smTueaKeJF]


          මේ Tool 1කෙන් කරන්නේ UTP Cable 1ක Keystone Jack 1ක දාමා Punch කරන 1ක, වයර් කැපීම හා වයරය වටේ ආරවණය ඉවත් කල හැකි සේ Blade 1ක් ද ඇත.. තමයි. ඉහත Crimping Gun 1කේන් RJ45, RJ11 Cables ද Punch කල හැක. සමහර Advanced tool එනවා තව තව වැඩ කරගන්න පුලුවන්.. ;) පහත රූපයේ ඇත්තේ Cable Punch කරන ආකාරයයි.

Striping tool





         මෙන්න මෙකෙන් කරන ප්‍රදානම දේ තමයි Cable 1කෙ පිටත ආවරනය ඉවත් කිරීම. මෙය තුලට වයරය දමා වටයක් දෙකක් කරකවපු ගමන් පිටත ආවරණය ලේසියෙන් ඉවත් කල ගත හැක.. පහත රූපයේ වෙනත් Strip කරන ආකාරය වෙනත් Tool 1ක් මගින් පෙන්වා ඇත.



Punch down tool


[Image: Network-Tools-NT-018.jpg]

         මෙකෙන් කරන දේ නම් මේ Tool 1කේ නමේම තියෙනවා..  පීරිගාන ලද තලයක් යොදා තදකිරිම මගින් Wire වල වැඩි කොටස් කැපීම සිදුකරයි. පහත රූපය බලන්න



[Image: 865150_punch_step2_big.gif]


Network Cable tester


[Image: images?q=tbn:ANd9GcSbRLPAuJr9eWS4clXtX_6...c5Uk2InPwQ]
         Cabling කරනවානම් නැතුවම බැරි උපකරණයකි...Punch කරපු Cable, තව Network Issues.. Data Transmit වෙනවද Voice Transmit කිරිම වගෙ වැඩ රාශියක් කරගත් හැකි උපකරණය තමයි මේ.. Woki toki විදියට භාවිතා කරන්නත් පුලුවන්.. හැබයි එව්වා ඉතින් පට්ට ගනන්.. වැඩ වැඩි වෙන්න වෙඩි වෙන්න ගානත් ෆට්ට ගණන්.. පහල ඇති ෆට්ට Advanced සුපිරිම බණ්ඩියක් 1කත් බලන්නමකෝ.. :)



Network Analysis Tablet මේ ගැන වැඩි විස්තර දැනගන්න ඕනේ නම් මෙතන කොටන්න.

තව දුරටත් මේ Video 1ක බැලුවාම තේරෙයි..




මන් හිතනවා කස්ටියට හුගාක් වැදගත් වෙයි කියලා.. :) අතත් ටිකාක් විතර රිදෙනවා.. :(
එහෙනම් ඊලඟ කොටසින් එ කිව්වේ Fiber Cabling . ;) වලින් නැවත හමුවෙමු..
වැරදි අඩුපාඩු තිබුනොත් අනිවා කියලා යන්න..  ;)

෴ඔන්න එහෙනම් අපි කැපුනා..ඔබට ජය෴

SHARE THIS POST

  • Facebook
  • Twitter
  • Myspace
  • Google Buzz
  • Reddit
  • Stumnleupon
  • Delicious
  • Digg
  • Technorati
Author: ඇඩ්මින් අයියා
කැමති කෙනෙක් ඉන්නවා නම් Comment පාරක් දාලා ගියට කමක් නෑ.. ;) Comment පාරක් දැම්මේ නෑ කියලා අපේ කිසි තරහක් නෑ..

Friday, August 24, 2012

Cabling Lessons Part 01

ඔන්න අද කොල්ලා ආවා Cabling පාඩමක් අරන්...


Cabling කරන්න කලින් මේ සදහා යොදා ගන්නා දේවල් ටික හදුනා ගමු.. :)

Network කිරිමට අත්‍යාවශ්‍ය උපකරණ..

Cabling වලදි Basicaly කොටස් 3කට බෙදිය හැක.

  • Coaxial  Cabling
  • UTP  Cabling
  • Fiber   Cabling

Coaxial  Cabling

Coaxial Cable  ගැන කිව්වොත් දැනට ලෝකයේ අවම වශයෙන් භාවිතා වන විදියකි. මෙයට හේතුව මේහි තිබූ Speed 1ක යාහැකි දුර අවම වීම නිසාය. මේ පිලිබද විස්තර කලින් Post වල දක්වා ඇත.

Coaxial  Connectors

මේවා ගැන නම් කියන්න දෙයක් නෑනෙ.. මේවා තමයි Coaxial Cable වලට සෙට් කරන දේවල් එ කියන්නේ Connectors. මේවා නම් දැන් භාවිතය නම් හුගාක් අඩුයි..


Coaxial Boot

Coxial Cableය මේ තුලින් ගමන් කර  සවිකරනුයේ කරනුයේ Connectorsටය.. පහත රූපය බලන්න


Coaxial Kingston Jack

Coxial Cable 1ක සහිත Connector 1ක සවි කරනුයේ මේ කොටසටය. මේ කොටස තමයි Face Plate 1කට සවි වෙන්නේ..

Coaxial Face Plate (Wall Plate)



මේ ගැන විස්තරයක් කියනවානම් මේ Face Plate කොටස සම්භන්ද වන්නේ Kingston Jack 1කට තමයි ඉන්පසු Sunbox 1ක් යොදා ගෙන අවශ්‍ය ස්ථානයට සවිකර කරගත හැක.

Coxial Crimping Gun

මේ Tool 1කෙන් කරන්නේ Coaxial Cable 1ක Kingston Jack 1ක දාමා Punch කරන 1ක තමයි. සමහරAdvanced tool එනවා තව තව වැඩ කරගන්න පුලුවන්.. ;)

Coaxial Striping Tool

ඔන්න මේකෙන් නම් කරන්නේ Coaxial Cable 1කේ පිටත ආවරණය ඉවත් කරන 1ක තමයි..

Coaxial Network Cable Tester



Cabling කරනවානම් නැතුවම බැරි උපකරණයකි...Punch කරපු Cable Check කිරීමට, තව Network Issues..මේ Network Tester 1කෙත් Advanced Testers ඕනතරම් තියෙනවා.. හැබයි එවගේ ගාන අහුවාම පිස්සු හැදෙනවා.. :D

තව දුරටත් මේ Video 1ක බැලුවාම තේරෙයි..




මන් හිතනවා කස්ටියට හුගාක් වැදගත් වෙයි කියලා.. :)
එහෙනම් ඊලඟ කොටසින් එ කිව්වේ UTP Cabling වලින් නැවත හමුවෙමු..

වැරදි අඩුපාඩු තිබුනොත් අනිවා කියලා යන්න..  ;)

෴ඔන්න එහෙනම් අපි කැපුනා..ඔබට ජය෴

SHARE THIS POST

  • Facebook
  • Twitter
  • Myspace
  • Google Buzz
  • Reddit
  • Stumnleupon
  • Delicious
  • Digg
  • Technorati
Author: ඇඩ්මින් අයියා
කැමති කෙනෙක් ඉන්නවා නම් Comment පාරක් දාලා ගියට කමක් නෑ.. ;) Comment පාරක් දැම්මේ නෑ කියලා අපේ කිසි තරහක් නෑ..

Transmission Media Part 02

RJ45 Connector



RJ45 connector 1කට UTP Cable තමයි Connect කරන්නෙ. මේ RJ45 connector 1කේ Pin 8ක් තියෙනවා එ වගේම නිවැරදිව Wire නිසි අයුරින් දමා Punch හැටිත් දැනගන්න ඕන. ඒ ගැන පැහැදිලිව වෙනම කියන්නම්..
Wire 1ක Punch කිරීමේ ප්‍රධාන ආකාර 3ක් තියෙනවා


  1. Straight Cable
  2. Crossover Cable
  3. Rollover Cable

Straight Cable
            Straight Cable 1කින් කරන්නේ එකිනෙකට වෙනස් Device එකිනෙක සම්භන්ද කිරීමයි..
(MAC-------------> NON MAC)
(NON MAC------------->MAC)
උදා :
  • Router <-------------> Switch
  • NIC <-------------> Hub
  • Hub <-------------> Router
  • Switch <-------------> NIC

Straight Cable Punch කරන ආකාර 2ක් ඇත.
එනම් :



568A Straight-Through Ethernet Cable



568B Straight-Through Ethernet Cable


Crossover Cable
                 Crossover Cable 1කින් කරන්නේ සමාන Device එකිනෙක සම්භන්ද කිරීමයි..
(MAC-------------> MAC)
උදා :
  • Router <-------------> Router
  • NIC <-------------> NIC
  • Hub <-------------> Hub
  • Switch <-------------> Switch
Crossover Ethernet Cable



Rollover Cable
                 Rollover ව්දියට හදාගත්තු Cable 1ක් භාවිතා කරන්නේ Router 1කේ Console port 1කයි Computer 1කේ Serial Port (Com Port) සවි කරයි. එසේ Connect කරන්නේ Router 1ක්  Config කරගැනීමටය..



මන් හිතනවා කස්ටියට හුගාක් වැදගත් වෙයි කියලා.. :)
ඊලඟ කොටස Cabling කරන ආකාරය Step By step කියලා දෙන්නම්..
වැරදි අඩුපාඩු තිබුනොත් අනිවා කියලා යන්න..  ;)


෴ඔන්න එහෙනම් අපි කැපුනා..ඔබට ජය෴

SHARE THIS POST

  • Facebook
  • Twitter
  • Myspace
  • Google Buzz
  • Reddit
  • Stumnleupon
  • Delicious
  • Digg
  • Technorati
Author: ඇඩ්මින් අයියා
කැමති කෙනෙක් ඉන්නවා නම් Comment පාරක් දාලා ගියට කමක් නෑ.. ;) Comment පාරක් දැම්මේ නෑ කියලා අපේ කිසි තරහක් නෑ..

Sunday, August 19, 2012

Transmission Media Part 01


Transmission Media


Transmission media යනු
                              කියන්නේ Network 1ක Computers එකින් එක සම්භන්ද කරන්න යොදා ගන්නා
දෙවල් Transmission media නම් වේ. මෙහි ප්‍රධාන වශයෙන් කොටස් 2කකට බෙදා දැක්විය හැක.. එය ඉහත රූපයෙන් පෙන්වා ඇත.

Coaxial Cable

Thinnet Coaxial Cable

       මෙයට 10 Base 2 කියලත් කියනවා.. මෙහි 185Mක් පමණ දුර Data 10Mbits Speed 1කකින් ගමන් කල හැක..

Thicknet Coaxial Cable



මෙයට 10 Base 5 කියලත් කියනවා.. මෙහි 500Mක් පමණ දුර Data 10Mbits Speed 1කකින් ගමන් කල හැක..

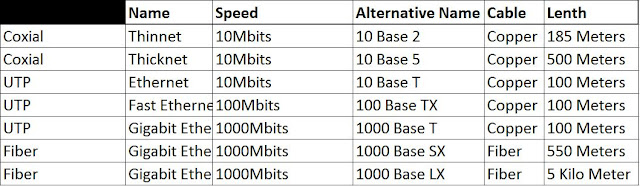

10 Base T, 100 Base TX, 1000 Base T, 1000 Base SX, 1000 Base LX
